Особенности использования задвижек баттерфляй

Особенности использования задвижек баттерфляй

  • 558

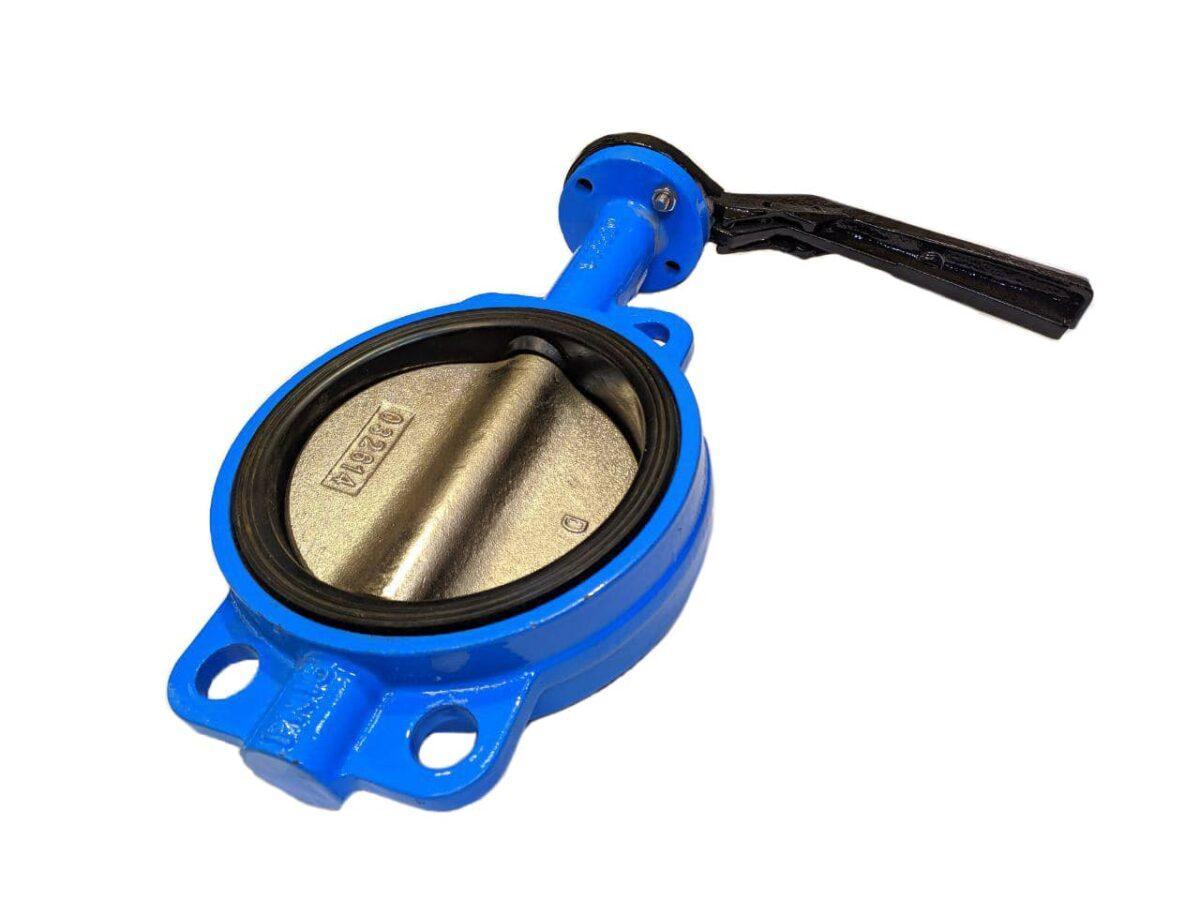

На трубопроводах разного назначения используются различные виды запирающей арматуры, в том числе затворы баттерфляй. Эта задвижка отличается необычной формой корпуса, а в качестве запорного механизма выступает поворотный механизм «бабочка». Перед покупкой изделия следует обязательно учесть его конструктивные особенности.

https://zahidnateplova.com/wp-content/uploads/2020/02/zadvishka-1200x899.jpg

Технические характеристики затвора и область его применения

В Украине качественная сертифицированная арматура, в том числе задвижка баттерфляй, продается в интернет-магазине Армакс. Здесь представлена трубопроводная арматура от лучших мировых производителей. Первое, что следует учесть при покупке детали, – технические параметры. «Бабочка» состоит из трех элементов:

  • корпус;
  • поворотный затвор, который вращается вокруг стержня из стали;
  • уплотнительная прокладка.

Поток жидкости проходит через корпус. Регулируется он поворотным механизмом баттерфляй. Запорный орган выполнен в виде диска. Производят его из нержавейки или чугуна методом литья и штамповки.

Затвор расположен относительно движения потока перпендикулярно, принцип его действия основан на повороте под разным углом. В открытом положении стальной стержень и диск «сопротивляются» движущемуся потоку и разделяют его, что снижает давление внутри трубы. Управляется затвор ручным способом или при помощи электро- или пневмопривода. К трубопроводу бабочка крепится стяжками.

Благодаря простой конструкции, маленькому весу и удобному способу управления задвижки баттерфляй применяются:

  • в газовой и нефтяной промышленности;
  • в трубопроводах для подачи и отвода воды (питьевой и технической, морской);
  • в трубопроводах на пищевом производстве;
  • в оборудовании для пожаротушения.

Классификация задвижки баттерфляй

Затвор баттерфляй классифицируют по нескольким признакам.

По методу присоединения:

  • приварные (присоединяются сваркой);
  • фланцевые (крепятся фланцами и болтами);
  • межфланцевые (располагаются на трубе между фланцами).

По материалу, из которого изготовлен корпус:

  • сталь – такие задвижки отличаются невысокой стоимостью;
  • нержавеющая сталь – изделия считаются самыми долговечными, надежными и универсальными;
  • чугун – тяжелые, массивные, надежные задвижки;
  • бронза – изделия легкие, не ржавеют, практичные.

По разновидности рабочей среды выделяют задвижки, рассчитанные на воздух, воду, различные газы, пар, химические вещества, нефтепродукты, вещества для пищевой и фармацевтической промышленности.

По виду уплотнителя:

  • EPDM атмосферостойкая резина (для температуры –55…+125°С),
  • NBR бутадиен-нитрильный каучук (температурный диапазон –57…+120°С),
  • VITON фторкаучук (рабочие температуры –15…+180°С),
  • PTFE фторопласт или тефлон (рабочие значения –200…+200°С).

Преимущества решения

Несмотря на ограничение в эксплуатационных характеристиках, популярность задвижек такого типа высока. Изделия имеют такие преимущества:

  • небольшой вес в сравнении с шаровыми кранами и другими видами запорной арматуры;
  • простая конструкция и монтаж;
  • нет необходимости в постоянном техническом обслуживании;
  • эффективно работают при любом положении на трубопроводе (вертикальные и горизонтальные магистрали);
  • надежны, долговечны, вероятность поломок минимальна;
  • функционируют быстро;
  • устойчивы к механическому воздействию;
  • могут использоваться на магистралях с содержимым в обширном температурном диапазоне;
  • отличаются малой строительной длиной и низким сопротивлением;
  • ремонт может ограничиться заменой отдельной детали.

При выборе задвижек такого типа следует учитывать не только список преимуществ, но и сферу, где они будут применяться, их классификацию и наличие у продавца сертификатов качества.
